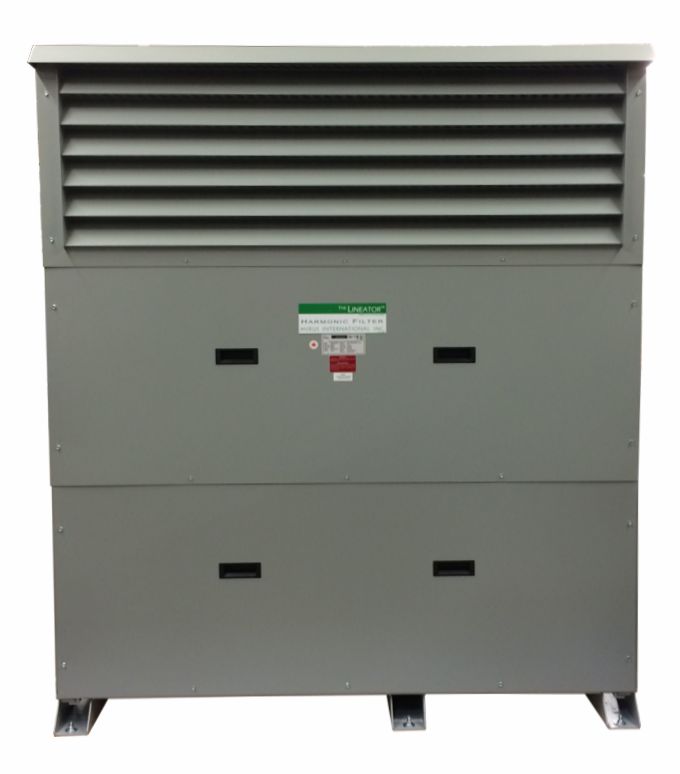

Lineator AUHF

先进的通用型谐波滤波器

LINEATOR™ 先进的通用型谐波滤波器(AUHF)的诞生是无源谐波抑制领域一个革命性的进步。目前，在市场上再没有找到在效率、体积和成本方面与本产品相当而又能满足IEEE 519标准严格要求的其他产品。当您需要真正成本低而又有效的谐波解决方案时，LINEATOR AUHF是您唯一合理的选择。对谐波治理这一极具挑战性的工程问题，LINEATOR为工程师们提供了一个标准的可以立即交付使用的解决方案。

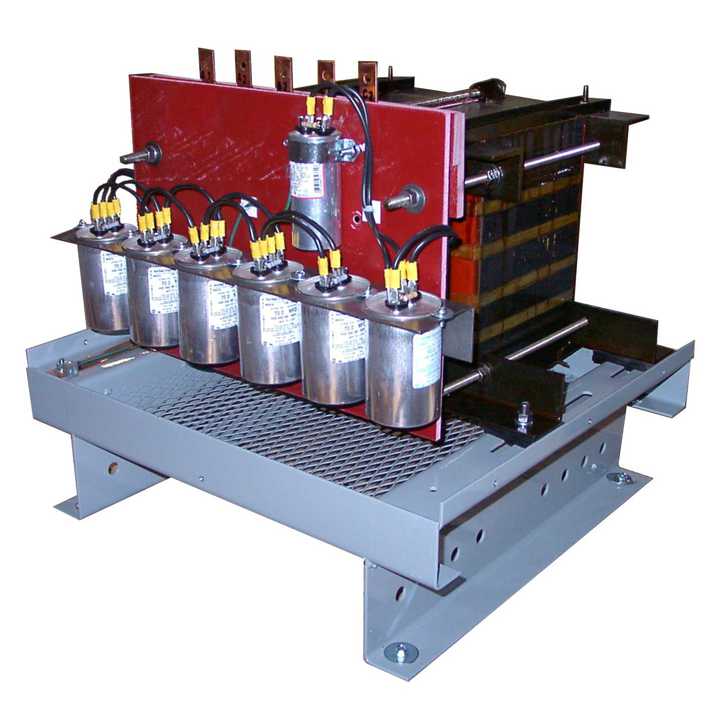

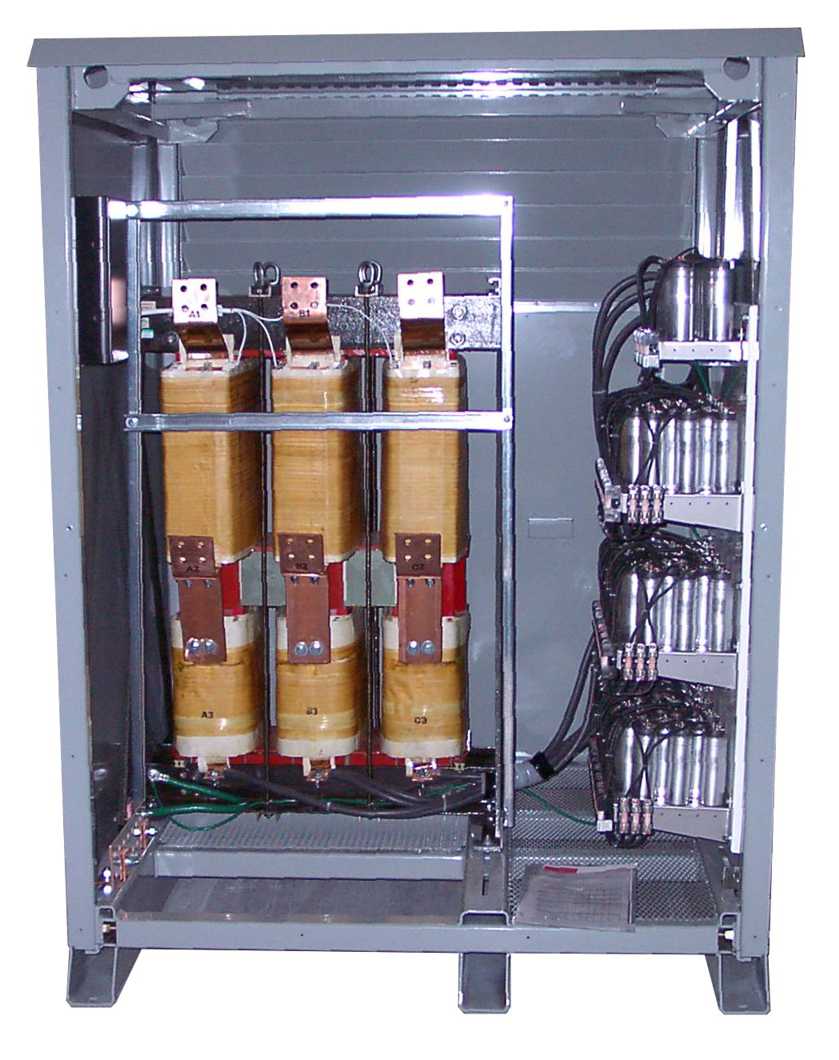

LINEATOR是一个纯粹的无源滤波器件，包括一个特别设计的电抗器和一个较小的电容器组。创新的设计使其可减少变频器及其他类似的3相6脉冲整流负载产生的主要谐波电流。它可将总电流畸变率减小至<8%，通常可低至<5%。虽然被称为滤波器，但LINEATOR没有一般滤波器的毛病。

Lineator HP

高性能型LINEATOR™ 谐波滤波器

高性能型谐波滤波器（Lineator HP）适用于必须达到最高电能质量要求的系统。与有源滤波器相比，其效率增加了2%以上。与目前市场上所供应的其他复杂的整流回馈装置（AFE）以及有源滤波器相比，Lineator HP的性能更加可靠，也更易于维护。

采用Lineator HP+标准6脉冲变频器方案，不仅有效降低终端用户驱动系统中的谐波，并且较其他解决方案能够节约20%-30%的成本。同时由于效率的提升而大大降低企业的运营成本。

除了具备Lineator AUHF的所有优势之外，这款新型的高性能谐波滤波器可将总谐波畸变率减小至< 5%。由于这种新电抗器设计能够对电抗器的阻抗进行调整，因而能够在不导致过度电压降或变频调速器失稳的情况下，使电流畸变率达到< 5%。

Lineator ED

极端环境用 LINEATOR™ 谐波滤波器

对于极端条件下，如背景电压畸变过高(总谐波电压畸变率达5%-12%), 高温环境 (温度高达55º C) 或高海拔 (3000英尺以上)等的应用需求，米瑞思推出了一款极端环境用谐波滤波器。尽管我们的标准型谐波滤波器（Lineator AUHF）在背景电压畸变率高达5%时，通过保证性能，已经胜过了其他同类产品。但是，由于在海洋船舶、钻探设备以及装备了电潜泵（ESP’s）的采油井等特殊应用领域，其电压畸变率往往会超过5%。另外，当环境温度超过40º C时或在空气稀薄的高海拔环境下，就需要配备一款更加坚固耐用的谐波滤波器。极端环境用谐波滤波器（Lineator-ED）即可满足这一需求。

Lineator ATL

配有LINEATOR™ 系列谐波滤波器的低压自耦变压器

近年来，随着6脉冲变速驱动器和其他静态功率转换设备的应用日益广泛，由这些设备产生的谐波电流也逐渐引起了人们的关注。这些电流产生的谐波电流和电压畸变会给配电系统及其设备造成严重影响。目前，对于额定电压与供电电压不同的低电压6脉冲变频器的谐波治理方法是采用18脉冲变频器进行替换，或者使用电压匹配与现有6脉冲变频器的独立变压器、带调谐无源滤波器或昂贵的有源滤波器的独立变压器。米瑞思的革命型的AutoTranslineator™是目前低压无源谐波抑制领域的最佳解决方案。从体积、效率和成本方面考虑同时又能满足IEEE 519标准限值的市场上还没有类似的产品与AutoTranslineator™相媲美。低压6脉冲变频器的额定电压与供电电压不同时，应用时米瑞思的AutoTranslineator™是您唯一合理的选择。

Lineator 1Q3

应用于接单相电源的三相变频器的无源谐波滤波器

在农场、高尔夫球场、油气田和居民区等偏远地区，当只有单相电源时，标准三相变速驱动器常被用作相位变换器给三相发动机供电。米瑞思的Lineator™ 1Q3谐波滤波器是自来水和废水处理系统、深井泵系统、灌溉系统等系统可选用的理想的谐波滤除装置。

Lineator-1Q3™谐波滤波器是通过接受单相输入和给变频器提供准三相电源的方式来治理谐波的。这不仅能大大降低输入的谐波电流畸变率（高达10倍），还能减少变频器内的直流纹波电流。纹波电流降低了变频器的容量，减少纹波电流就增加了变频器的容量，这种容量的增加多数情况下将抵消购买Lineator-1Q3™的费用。

如想了解更多有关Lineator™ 1Q3谐波滤波器的信息，请与您所在地的米瑞思代理商联系。
