GENLINK™ DPNL

中性点限流电抗器

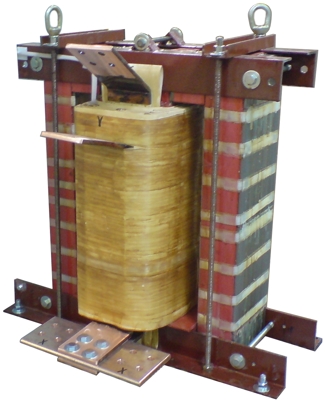

GenLink DPNL是一种多绕组电抗器，将它安装在不同发电机之间或发电机与电网之间的并行电源线上的公共中性点时，可大大减少因瞬时电压差而引起的中性线循环电流。中性线循环电流主要为三次谐波电流，可能会给输配电及用电设备造成许多危害，如使发电机过热、引起跳闸等误动作。

不同厂家生产的并联发电机中存在的电压差或同一厂家生产的发电机上标准节点设计结构的差异会导致大量中性线循环电流的产生。另外，太阳能和风能等替代能源的交流电也会在三相四线制的配电系统的中性线上造成大量的循环电流。GENLINK限流电抗器在使用过程中会在向故障电流通路增加最小阻抗的同时阻碍循环电流的流动。

GenLink DPNL 既可应用于三线制配电系统，也可应用于四线制配电系统。在有中性线回路的三相四线制系统中，必须根据该中性线电流以及循环电流的大小调整限流电抗器（DPNL）的容量。在无中性线回路的三线制系统中，可使用容量较小的限流电抗器（DPNL）。中性点接地必须在一个位置进行，建议在配电盘上进行。

主要特性

• 在中性线电流回路中插入>40%的阻抗
• 中性线电流降低幅度达>75%
• 单相故障路径增加的饱和电抗<1%
• 三相故障路径零阻抗
• 适合于三线制或四线制供电系统并有公共的中线和不相同的电压波形
• 消除由三倍频循环电流引起的发电机过热和保护动作误跳
• 安装简单
• 性能可靠，久经验证
